KH300T壓力變送器
KHP300T系列液體、氣體壓力變送器（壓力傳感器）采用高性能進口擴散硅芯體，專用的集成IC運放電路，大大提高了壓力測量的穩定性，把壓力毫伏信號轉換成4-20mA、0-5V、1-5V、0-10V等標準信號。這些信號可以與I/O采集模塊、PLC采集模塊、電腦采集卡、PID調節儀表、壓力控制器等相連，組合起來控制現場閥門、水泵、氣缸、電機等執行機構。擴散硅芯體采用316L不銹鋼材質，具有很強的耐腐蝕能力。產品廣泛應用于恒壓供水、液位控制、油壓機械、空氣壓機、航天航空、環保醫療、汽車輪船等相關行業。
一．產品性能
1.多種可選量程：-100KPa、100KPa、1MPa、2MPa……100MPa
2.多種輸出信號：4-20mA、0-5V、1-5V、0-10V
3.不銹鋼殼體不易摔壞、進口IC抗干擾性強、引線采用專用信號線材
4.多種安裝螺紋可選：M20*1.5、M14*1.5、G1/4、G1/2、其它尺寸
5.多種接線方式：赫斯曼接頭、航空插頭、直接引線、2088接線盒
6. 被測溫度：-20—80℃
7. 溫度補償：-40—120℃
8.使用環境：-40—80℃
9.防護等級：IP65
10.過載壓力：200%FS
11.整機精度：0.5%（通用型）、0.3%、0.2%
12.零點漂移：0.2%
13.多種壓力種類：表壓、絕壓(壓力大小減去大氣壓力值)
14.防逆流功能：當接線錯誤時，儀表不燒壞，但無輸出信號
二．接線方式

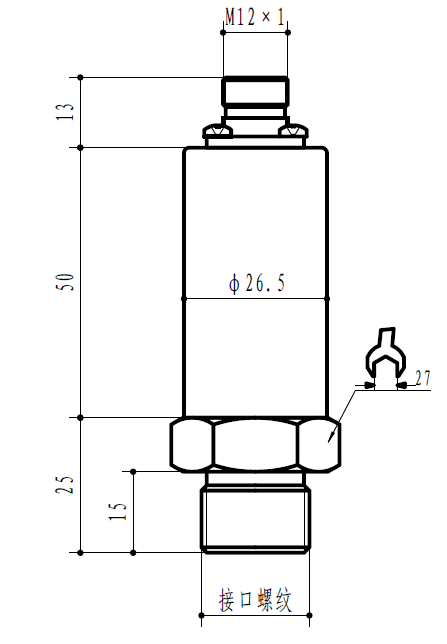

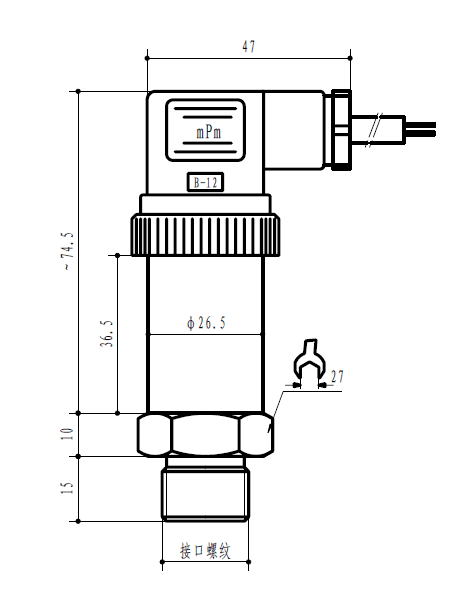

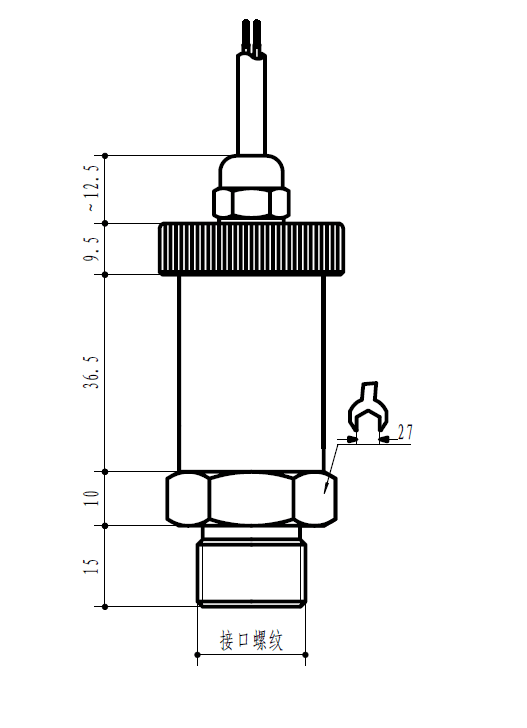

赫斯曼 直接出線 航空插頭

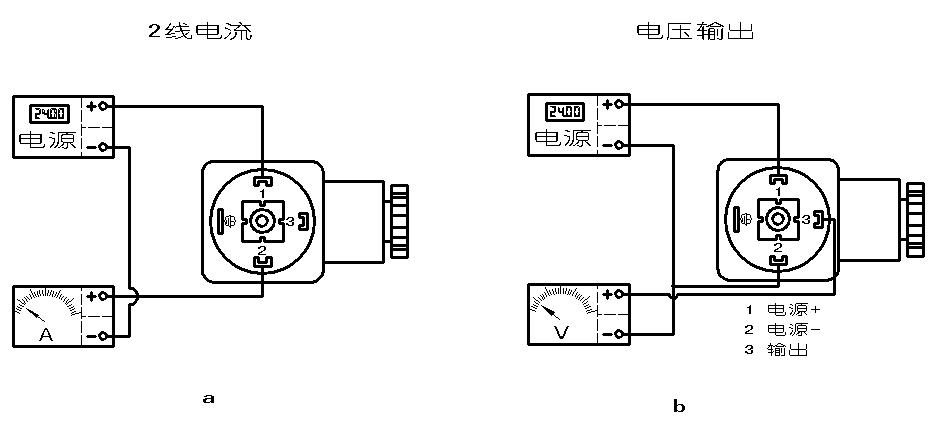

三．赫斯曼連接方式
四．輸出接線
二線制電流輸出：
紅線：DC24電源
黑線：電流輸出端
三線制電壓輸出：
紅線：DC24電源
藍線：電源-
黃線：輸出電壓+
五．接線方式

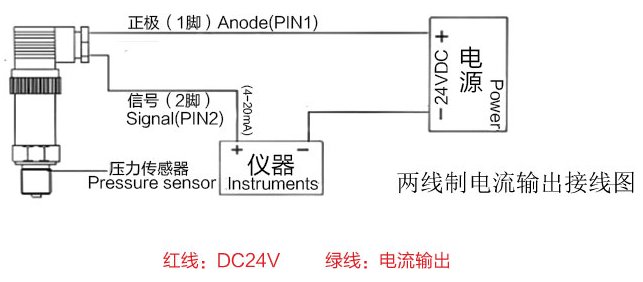

二線制電流輸出接線圖

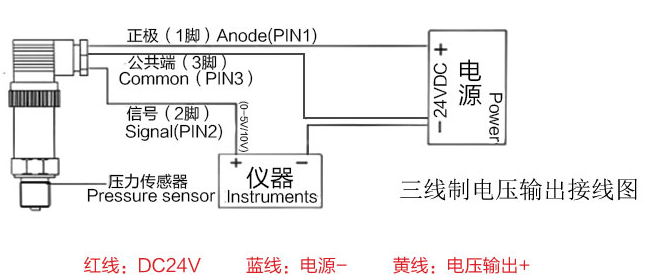

三線制電壓輸出接線圖
六．注意事項
1.搬運時，應小心輕放，防止芯體及電路板性能
2.禁止人為打開外殼，影響密封性和測量精度
3.禁止用硬物捅內孔或壓力膜盒
4.引線連接應嚴格按說明書接線圖操作
5.安裝時用扳手擰下端處，不得旋轉上端連接器
6.安裝位置應選擇遠離熱源，遠離擊振處
7.安裝時，最好加裝閥門以便日后更好拆裝
8.一但產品出現異常，應及時聯系廠家
七．產品選型
一．產品性能
1.多種可選量程：-100KPa、100KPa、1MPa、2MPa……100MPa
2.多種輸出信號：4-20mA、0-5V、1-5V、0-10V
3.不銹鋼殼體不易摔壞、進口IC抗干擾性強、引線采用專用信號線材
4.多種安裝螺紋可選：M20*1.5、M14*1.5、G1/4、G1/2、其它尺寸
5.多種接線方式：赫斯曼接頭、航空插頭、直接引線、2088接線盒
6. 被測溫度：-20—80℃
7. 溫度補償：-40—120℃
8.使用環境：-40—80℃
9.防護等級：IP65
10.過載壓力：200%FS
11.整機精度：0.5%（通用型）、0.3%、0.2%
12.零點漂移：0.2%
13.多種壓力種類：表壓、絕壓(壓力大小減去大氣壓力值)
14.防逆流功能：當接線錯誤時，儀表不燒壞，但無輸出信號
二．接線方式
赫斯曼 直接出線 航空插頭
三．赫斯曼連接方式
四．輸出接線
二線制電流輸出：
紅線：DC24電源
黑線：電流輸出端
三線制電壓輸出：
紅線：DC24電源
藍線：電源-
黃線：輸出電壓+
五．接線方式
二線制電流輸出接線圖
三線制電壓輸出接線圖
六．注意事項
1.搬運時，應小心輕放，防止芯體及電路板性能
2.禁止人為打開外殼，影響密封性和測量精度
3.禁止用硬物捅內孔或壓力膜盒
4.引線連接應嚴格按說明書接線圖操作
5.安裝時用扳手擰下端處，不得旋轉上端連接器
6.安裝位置應選擇遠離熱源，遠離擊振處
7.安裝時，最好加裝閥門以便日后更好拆裝
8.一但產品出現異常，應及時聯系廠家
七．產品選型
| KHP300T壓力變送器 | ||||||
| 量程大小 | 100KPa、1MPa、1.6MPa……100MPa根據用戶的實際需要選擇 | |||||
| 接線方式 | J1:赫斯曼、J2:直接引線、J3:航空插頭 | |||||
| 供電電源 | U1:DC24(8-30V)、U2:DC12 | |||||
|
輸出信號 |
I1:4-20mA、 V1:0-5V、V2:1-5V、V3:0-10V |
|||||
|
安裝螺紋 |
L1:M20*1.5、L2:M14*1.5、 L3:G1/4、L4:G1/2、L5:其它尺寸 |
|||||
| 精度等級 | A1:0.5%、A2:0.3%、A3:0.2% | |||||
| KHP300T－5MPa－J1－U1－I1－L1－A1(完整的型號) | ||||||
